Klient
SIPRAL a.s.
Rok realizace
2021
Místo
Bořislavka Centrum — vstupní hala
Zadání
S čím za námi klient přišel

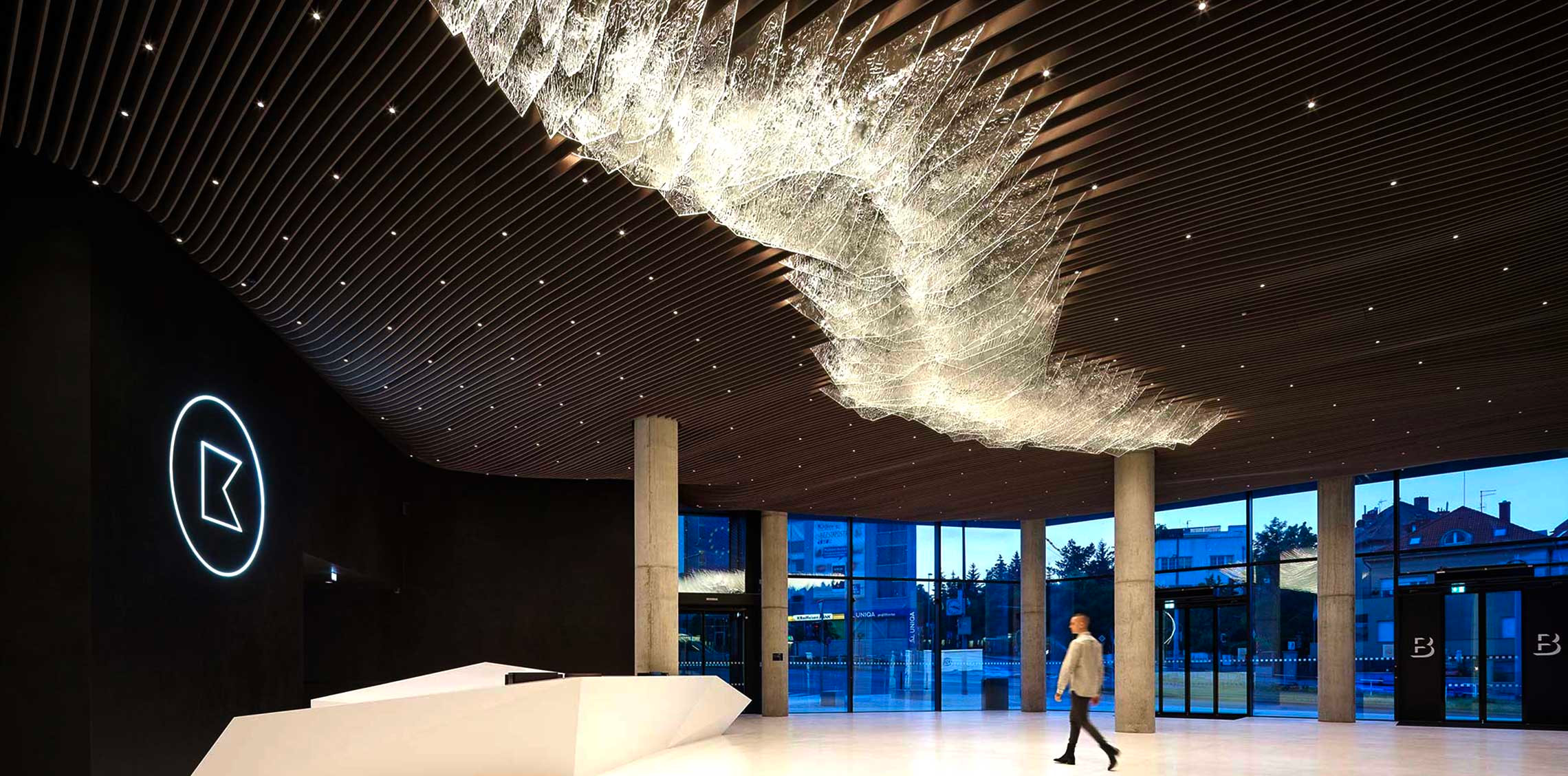

Designové dílo ICEBERG navrhl Maxim Velčovský, hlavní art director firmy LASVIT. Podhled z parametrických lamel měl pokrýt vstupní halu administrativního centra Bořislavka, kde má sídlo KKCG. Zakázku jsme realizovali pro společnost SIPRAL a.s., hlavního dodavatele fasádního systému celého centra.
Každá lamela má jiný tvar a jiné místo v sestavě. Materiál se vybíral v několika konzultacích s architekty Aulík Fišer Architekti a s designérem — musel vypadat stejně na ploše i na řezané hraně.
Řešení
Jak jsme to vyrobili
Zvolila se probarvovaná MDF deska Fibralux MR Grey z belgické továrny UNILIN; dodávala ji firma HPL Service s.r.o. Barva jde skrz celý materiál, takže vyfrézovaná hrana lamely má stejný odstín jako plocha.
Od září do listopadu 2019 jsme vyrobili několik modelů v reálném měřítku. První CAD data přišla v lednu 2020, objednávka v březnu, vzorkování materiálu v květnu. Výroba běžela od prosince 2020 v šesti etapách: CNC frézování lamel, montáž speciálních háčků a povrchové lakování.
Výsledek
Jak to dopadlo
Poslední segmenty a servisní otvory jsme předali v květnu 2021. Od poptávky po předání uběhly téměř dva roky.
Fotky
Jak to vypadá
Čísla
Kolik toho bylo
1 523 ks
vyrobených lamel
každá s jiným tvarem i místem v sestavě
10 565 m
celková délka lamel
v jednom kuse 10,5 kilometru
1 293 m²
plocha vyrobených lamel
necelá pětina fotbalového hřiště
8 890 ks
děr pro montážní háčky
325 ks
desek MDF Fibralux MR Grey
85 000 m
řezných křivek pro CNC
85 kilometrů dráhy nástroje
Průběh
Od poptávky po předání téměř dva roky
Srpen 2019
Obchodní jednání
SIPRAL a.s., dodavatel fasádního systému centra Bořislavka, řeší výrobu podhledu ICEBERG podle návrhu Maxima Velčovského.
Září – listopad 2019
Modely v reálném měřítku
Několik modelů lamel ve skutečné velikosti — ještě před prvními výrobními daty.
Leden 2020
První CAD data
Z parametrického návrhu přicházejí výrobní data. Každá z 1 523 lamel má jiný tvar a jiné místo v sestavě.
Březen 2020
Objednávka
Zakázka je potvrzená.
Květen 2020
Vzorkování materiálu
Materiál se vybírá s architekty Aulík Fišer Architekti a s designérem. Vítězí probarvovaná MDF Fibralux MR Grey — vyfrézovaná hrana má stejný odstín jako plocha.
Prosinec 2020
Start výroby
Výroba běží v šesti etapách. Na podhled padne 325 desek MDF Fibralux MR Grey.
Prosinec 2020 – květen 2021
CNC frézování lamel
85 000 metrů řezných křivek a 8 890 děr pro montážní háčky.
Prosinec 2020 – květen 2021
Háčky a lakování
Lamely dostávají speciální montážní háčky a povrchové lakování.
Květen 2021
Předání
Předáváme poslední segmenty a servisní otvory.
Termíny fází jsou převzaté z podkladů k zakázce, popisy jsou zkrácené.
